At vælge det ideelle Opretstående metallografisk mikroskop er en kritisk beslutning for ethvert laboratorium involveret i materialevidenskab, fejlanalyse eller kvalitetskontrol. Det rigtige instrument låser op for de mikroskopiske hemmeligheder af et materiales struktur og forbinder det direkte med dets fysiske egenskaber. Med forskellige tilgængelige konfigurationer og specifikationer kan det være komplekst at navigere i mulighederne. Denne omfattende vejledning er designet til at afmystificere processen og hjælpe dig med at forstå de vigtigste forskelle, funktioner og overvejelser for at foretage en informeret investering, der vil tjene dine forsknings- og analysebehov i de kommende år.

Forstå det grundlæggende: Hvad er et opretstående metallografisk mikroskop, og hvordan fungerer det?

An Opretstående metallografisk mikroskop er et optisk mikroskop specielt designet til at observere mikrostrukturen af uigennemsigtige, faste materialer. I modsætning til biologiske mikroskoper, der er afhængige af transmitteret lys gennem tynde prøver, bruger metallografiske mikroskoper reflekteret lys eller epi-belysning. I denne konfiguration stammer lys fra en kilde over prøven, bevæger sig ned gennem objektivlinsen - som også fungerer som kondensatoren - oplyser den polerede og ofte ætsede overflade af prøven. Lyset reflekteres derefter tilbage fra prøven gennem den samme objektivlinse og op til okularerne eller kameraet til observation. Denne metode afslører kritiske egenskaber såsom korngrænser, faser, indeslutninger og tegn på deformation, som er afgørende for at bestemme et materiales egenskaber, forarbejdningshistorie og ydeevne. Den grundlæggende arbejdsgang i metallografi involverer præcis prøveforberedelse, som er et domæne, hvor omfattende virksomheder som f.eks. Hangzhou Jingjing Testing Instrument Co., Ltd. leverer integrerede løsninger, der tilbyder ikke kun selve mikroskoperne, men også det supplerende prøveforberedelsesudstyr, der er nødvendigt for at opnå fejlfrie resultater.

• Kerneprincip: Epi-belysning (reflekteret lys) til observation af uigennemsigtige prøver.
• Nøglekomponenter: Højintensiv lyskilde, plankorrigerede mål, præcis mekanisk scene og integreret kameraport.
• Primær anvendelse: Afsløring af mikrostrukturen af metaller, legeringer, keramik og andre konstruerede materialer for at vurdere kvalitet og ydeevne.

Opretstående vs. omvendt: En detaljeret metallografisk mikroskopsammenligning

Et grundlæggende valg i metallografisk analyse er mellem et opretstående og et omvendt mikroskopdesign. Mens begge bruger reflekteret lys, giver deres optiske og mekaniske layout klare fordele til forskellige applikationer. An Opretstående metallografisk mikroskop er kendetegnet ved dets objektivlinser placeret over prøvetrinnet. Brugeren placerer den forberedte prøve med observationsfladen opad. Dette design er meget intuitivt og giver mulighed for nem navigation på tværs af prøveoverfladen. I modsætning hertil placerer et omvendt mikroskop objektiverne under et fast trin, og prøven placeres med observationsfladen nedad. Denne sammenligning er afgørende for, at laboratorier kan forstå, hvilken konfiguration der passer bedst til deres typiske workflow og prøvetyper, hvilket sikrer effektivitet og nøjagtighed i den daglige drift.

• Opretstående mikroskop arbejdsgang: Prøven placeres med forsiden opad på scenen; målene sænkes fra oven for at fokusere.
• Inverteret mikroskop arbejdsgang: Prøven placeres med forsiden nedad på scenen; scenen forbliver fast, mens objektivtårnet bevæger sig lodret for at fokusere.

En guide til betjening af dit opretstående metallografiske mikroskop

Mestre driften af din Opretstående metallografisk mikroskop er altafgørende for at opnå ensartede billeder af høj kvalitet, der danner grundlag for pålidelig analyse. Korrekt brug begynder med omhyggelig prøveforberedelse, da selv det bedste mikroskop ikke kan afsløre detaljer, der er sløret af dårlig forberedelse. Prøven skal sektioneres, monteres, slibes, poleres og ofte ætses for at afsløre dens sande mikrostruktur. Når først en velforberedt prøve er sikret på scenen, er det næste kritiske trin opsætning af Köhler-belysning. Denne standardiserede justeringsprocedure sikrer, at prøven er jævnt belyst, hvilket giver maksimal kontrast og opløsning uden blænding eller hot spots, hvilket er afgørende for nøjagtig observation og fotografering.

• Trin 1: Prøveforberedelse: Grundlaget for al metallografi. Dette involverer at skabe en ridsefri, spejllignende overflade, der er repræsentativ for materialets sande tilstand.
• Trin 2: Köhler-belysning: En to-trins proces, der involverer fokusering af billedet og derefter centrering og fokusering af feltblænden for at opnå ensartet, skarp belysning uden artefakter.
• Trin 3: Målvalg: Start med et objektiv med lav forstørrelse for at lokalisere interesseområdet, og flyt derefter til højere forstørrelser for detaljeret analyse. Brug altid plankorrigerede mål for at holde hele synsfeltet i fokus.
• Trin 4: Observation og analyse: Undersøg systematisk prøven ved forskellige forstørrelser. Brug forskellige kontrasttilstande (lysfelt, mørkfelt, polariseret lys) efter behov for at forbedre specifikke mikrostrukturelle egenskaber.

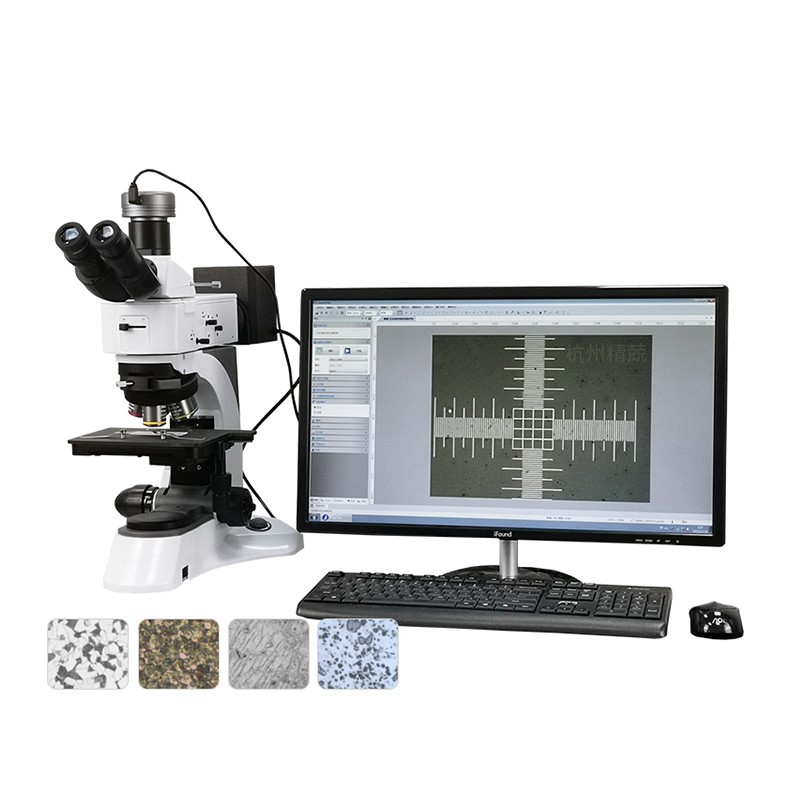

Nøglefunktioner ved et moderne digitalt opretstående metallografisk mikroskop med kamera

Udviklingen fra rent visuel inspektion til digital dokumentation og analyse har transformeret materialevidenskab. En moderne digitalt opretstående metallografisk mikroskop med kamera er ikke længere et simpelt optisk instrument, men en komplet billedbehandlingsarbejdsstation. Kernen i dette system er en videnskabelig kamerasensor med høj opløsning, typisk CMOS eller CCD, som fanger det optiske billede produceret af mikroskopet. Kvaliteten af ​​dette kamera, målt i megapixel og dynamisk rækkevidde, har direkte indflydelse på det detaljeringsniveau, du kan optage. Hardwaren er dog kun halvdelen af ​​ligningen. Den sande kraft låses op af sofistikeret billedanalysesoftware, der giver mulighed for kvantitativ måling, en evne, der flytter analyse fra subjektiv beskrivelse til objektive data.

• Høj opløsning kamera: Vigtigt til at fange fine mikrostrukturelle detaljer. Se efter sensorer med lav støj, høj kvanteeffektivitet og god opløsning (5 megapixel og derover er standard for forskning).
• Billedanalysesoftware: Muliggør kvantitative målinger såsom kornstørrelse (ifølge ASTM E112), fasearealfraktion, inklusionsvurdering og belægningstykkelse.
• Digital dokumentation: Giver mulighed for nem arkivering af mikrografier, oprettelse af standardiserede rapporter og sporbarhed for kvalitetsrevisioner og langsigtede forskningsprojekter.

Valg af det bedste opretstående metallografiske mikroskop til materialevidenskab

Identifikation af bedste opretstående metallografiske mikroskop til materialevidenskab kræver en nøje vurdering af dine specifikke ansøgningsbehov og fremtidige mål. Kravene til at analysere nanostrukturerede tynde film er vidt forskellige fra dem til undersøgelse af grovkornet støbejern. Derfor er det første trin klart at definere de typer materialer, du vil studere, de funktionsstørrelser, du skal løse, og den slags analyser, du vil udføre. Når applikationen er defineret, kan du fokusere på de kritiske tekniske specifikationer, der bestemmer mikroskopets ydeevne. Dette involverer et dybt dyk ned i det optiske system, mekanisk stabilitet og tilgængeligheden af ​​avancerede kontrastteknikker, der kan afsløre skjulte detaljer i udfordrende prøver.

• Ansøgningsdrevet udvælgelse:
  • Metaller og legeringer: Kræver brightfield og darkfield. Polariseret lys er nyttigt til ikke-kubiske metaller.
  • Keramik og sintrede materialer: Nyder ofte godt af polariseret lys og kameraer med høj dynamisk rækkevidde til at håndtere ekstrem kontrast.
  • Kompositter og polymerer: Kan kræve Differential Interference Contrast (DIC) for at øge topografiske forskelle mellem faser.
• Evaluering af tekniske specifikationer:
  • Optisk ydeevne: Se efter Infinity-korrigerede optiske systemer og Plan-korrigerede objektiver for at sikre et fladt synsfelt over hele billedet.
  • Mekanisk stabilitet: En tung, stiv ramme er afgørende for at dæmpe vibrationer, hvilket er afgørende for arbejde med høj forstørrelse og skarp digital billeddannelse.
  • Ergonomi og opgraderingsmuligheder: Overvej brugerkomfort, og om systemet kan opgraderes med nye kameraer, scener eller software i fremtiden.

Forstå investering: Opretstående metallografisk mikroskop prisliste og faktorer

Når man forsker i en opretstående metallografisk mikroskop prisliste , vil du støde på en bred vifte, fra et par tusinde til titusindvis af dollars. Denne variation er ikke vilkårlig; det afspejler direkte instrumentets kapacitet, ydeevne og levetid. En grundlæggende model for rutinemæssig kvalitetskontrol på et værksted vil forståeligt nok koste mindre end et system af forskningskvalitet udstyret til avanceret kvantitativ analyse. De primære omkostningsdrivere findes i kvaliteten af ​​optikken, automatiseringsniveauet og det sofistikerede i det digitale billedbehandlingssystem. Forståelse af disse faktorer giver dig mulighed for at tilpasse dit budget til dine faktiske tekniske krav, hvilket sikrer, at du investerer i et system, der opfylder dine behov uden at betale for unødvendige funktioner.

• Opdeling af prisinterval:
  • Entry-Level: Grundmodeller med standardoptik og manuel trin til rutineinspektion.
  • Mellemklasse: Forbedret optik (Plan Fluorite), grundlæggende digitalkamera og motoriserede komponenter.
  • Forskningsgrad: Plan-apokromatiske mål af højeste kvalitet, fuldautomatisk scene og fokus og et avanceret videnskabeligt kamera.
• Nøgleomkostningsfaktorer:
  • Optik: Typen af objektiv korrektion (Achromat vs. Plan Apochromat) er en væsentlig omkostningsdifferentiator.
  • Automatisering: Motoriserede scener, fokusdrev og tårne tilføjer betydelige omkostninger, men forbedrer gennemstrømningen og reproducerbarheden i høj grad.
  • Kamera og software: Kameraets opløsning og følsomhed udgør sammen med analysesoftwarens muligheder en væsentlig del af den samlede investering.

FAQ

Hvad er forskellen mellem et metallografisk mikroskop og et biologisk mikroskop?

Den grundlæggende forskel ligger i belysningssystemet og de prøver, de er designet til at observere. A Opretstående metallografisk mikroskop bruger reflekteret lys (epi-belysning) til at belyse overfladen af uigennemsigtige prøver som metaller og keramik. Lyskilden og lysvejen er integreret over prøven. I modsætning hertil, et biologisk mikroskop, såsom en typisk Inverteret biologisk mikroskop , bruger transmitteret lys, der passerer gennem transparente eller semi-transparente prøver som celler eller væv. Lyskilden er placeret under prøvetrinnet. Denne kerneforskel gør dem uegnede til hinandens primære applikationer.

Kan jeg bruge et opretstående metallografisk mikroskop til hårdhedstestning?

Ikke direkte. An Opretstående metallografisk mikroskop og en Brinell hårdhedstester er komplementære instrumenter i et materialelaboratorium, men tjener forskellige formål. Mikroskopet bruges til at observere og analysere mikrostrukturen. En hårdhedstester (som Brinell, Vickers eller Rockwell) bruges til at måle et materiales modstand mod fordybninger. De to bruges dog ofte i rækkefølge: en hårdhedstest kan udføres på en prøve, og derefter monteres den samme prøve, poleres og undersøges under mikroskopet for at observere fordybningen og den omgivende mikrostruktur for funktioner som arbejdshærdning. Virksomheder kan lide Hangzhou Jingjing Testing Instrument Co., Ltd. leverer ofte begge typer udstyr, idet de anerkender deres synergistiske rolle i fuldstændig materialekarakterisering.

Hvor vigtig er kameraopløsningen på et digitalt metallografisk mikroskop?

Kameraopløsning er kritisk vigtig for kvantitativ analyse, men skal afbalanceres med mikroskopets optiske opløsning. Et kamera med meget høj megapixel kan ikke løse detaljer finere end hvad mikroskopets optik kan give. Nøglen er at opnå et godt match. Til de fleste applikationer er et 5 til 12-megapixel videnskabeligt kamera tilstrækkeligt. Højere opløsning er en fordel, hvis du skal fange et meget stort synsfelt ved høj forstørrelse til panoramasyning, eller hvis du skal digitalt zoome ind på billeder uden pixelering. I sidste ende er sensorens dynamiske rækkevidde (evne til at se detaljer i både lyse og mørke områder) og følsomhed ved lavt lys ofte lige så vigtigt som antallet af rå pixel.

Hvilken vedligeholdelse kræver et opretstående metallografisk mikroskop?

Regelmæssig vedligeholdelse er afgørende for at bevare billedkvaliteten og instrumentets levetid. Nøgleopgaver omfatter:

• Dagligt: Rengør forsigtigt de udvendige overflader. Hold området støvfrit.
• Ugentligt/Månedligt: Rengør omhyggeligt de ydre overflader af okularerne og objektivlinserne med passende linseserviet og -rens. Blæs støv af scenen og andre mekaniske dele.
• Årligt: Overvej en professionel inspektion og kalibrering af producenten eller en kvalificeret serviceudbyder, såsom metrologiledelsesteamet på Hangzhou Jingjing Testing Instrument Co., Ltd. , for at sikre, at mekanisk og optisk justering forbliver perfekt.

Korrekt pleje forhindrer ridser på dyr optik og sikrer, at systemet fortsætter med at levere pålidelige data af høj kvalitet.
