Metallografiske skæremaskiner: typer, udvalg og vejledning

Hvad er en Metallografisk skæremaskine ?

En metallografisk skæremaskine - også kaldet en metallografisk skæremaskine, metallografisk skæremaskine eller metallografisk skærer - er et præcisionsinstrument, der bruges til at skære metal-, keramik-, komposit- eller mineralprøver som forberedelse til mikroskopisk undersøgelse. Det definerende krav, der adskiller metallografisk skæreudstyr fra almindelige metalbearbejdningssave er minimal skade på prøvens mikrostruktur ved og ved siden af snitfladen : ingen varmepåvirket zone, ingen mekanisk deformation, ingen udtværing af bløde faser og ingen revnedannelse af skøre faser.

Metallografisk prøveforberedelse begynder med sektionering. Alt, hvad der følger - montering, slibning, polering, ætsning og mikroskopisk undersøgelse - afhænger helt af kvaliteten af ​​det indledende snit. En sektion produceret med for høj varme eller tryk introducerer artefakter, der ikke kan skelnes fra ægte materialefejl under mikroskopet, hvilket gør analysen ugyldig. Valg og betjening af det korrekte metallografiske skæreudstyr til hver materialeklasse er derfor den grundlæggende færdighed ved forberedelse af laboratorieprøver.

Markedet for metallografisk fræser segmenterer i to hovedinstrumenttyper — slibende skæremaskiner og præcisionssave med lav hastighed — hver optimeret til forskellige materialekategorier og kvalitetskrav. Forståelse af mulighederne og begrænsningerne for hver type er afgørende for ethvert laboratorium, der specificerer udstyr til forberedelse af metalprøver.

Typer af metallografisk sektioneringsudstyr

Metallografisk slibeskæremaskine (afskæringsmaskine)

Den metallografiske slibeskærer - også kendt som en metallografisk skæresav, metallurgisk skæreudstyr eller prøveforberedende skæresav - bruger en tynd, roterende slibeskive til at skære prøverne ved at slibe i stedet for at save. Hjulet er en bundet slibeskive (aluminiumoxid til jernholdige materialer, siliciumcarbid til ikke-jernholdige materialer og keramik), der fjerner materiale ved slid langs skæreplanet. Hjuldiametre varierer typisk fra 150 mm til 400 mm, og spindelhastigheder fra 2.000 til 5.000 RPM afhængigt af maskinens størrelse og materiale.

Den kritiske variabel i drift med slibende afskæringsmaskine er varmeudvikling ved skæregrænsefladen . Slibende sektionering genererer i sagens natur friktionsvarme; hvis den ikke kontrolleres, hæver denne varme prøvetemperaturen til over fasetransformations- eller tempereringstærskler - og ændrer selve den mikrostruktur, som udskæringen er beregnet til at udsætte til analyse. Moderne metallografiske skæremaskiner løser dette igennem oversvømmelseskølevæskesystemer som leverer skærevæske direkte til grænsefladen mellem hjul og prøve under hele snittet, og holder prøvetemperaturen under 50-60°C selv i lange snit gennem tætte legeret stål.

Metallografiske slibeskærere deler sig yderligere ved deres fremføringsmekanisme:

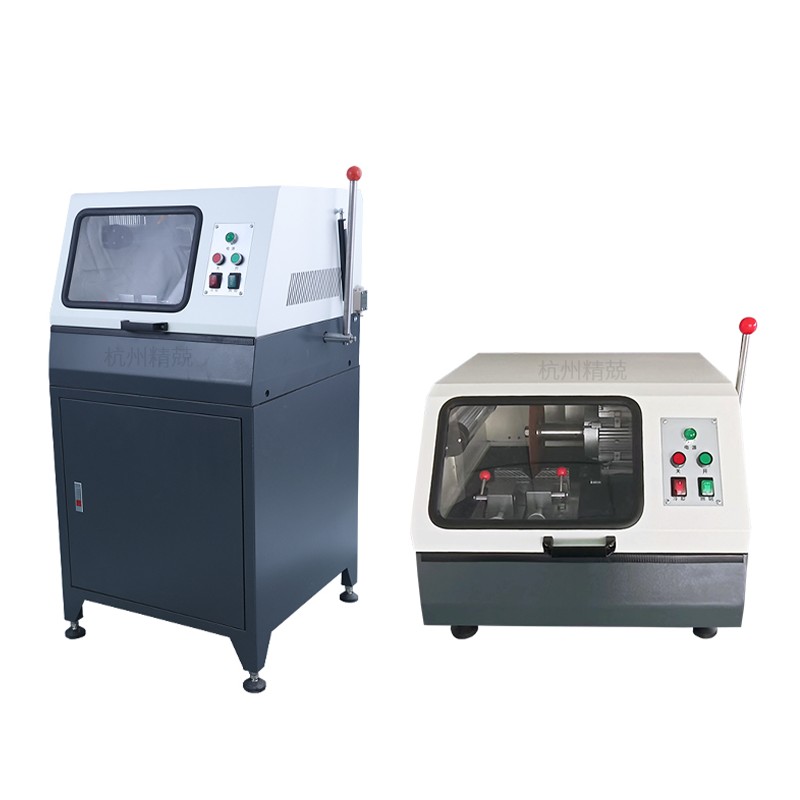

• Manuelle skæremaskiner: Operatøren påfører fødekraft med hånden gennem en svingarm. Velegnet til materialer med blød til medium hårdhed og moderat gennemløb. Lavere kapitalomkostninger, men fødekraftens konsistens afhænger af operatørens dygtighed.
• Automatiske afskæringsmaskiner: Fremføringskraft påføres af en motoriseret aktuator (elektromekanisk eller pneumatisk) med programmerbare tilspændingshastighed og kraftparametre. Automatiske skæremaskiner leverer mere ensartet skærekvalitet, muliggør uovervåget drift til batchsektionering og er essentielle for hårde, sprøde eller højværdiprøver, hvor uensartet fremføring ville forårsage hjulbelastning eller prøvebrud.

Metallografisk lavhastighedssav (præcisionsskæringsmaskine)

Den metallografiske lavhastighedssav - også omtalt som en præcisionsskæringsmaskine, metallografisk skæringsav eller metallografisk prøveforberedelsesmaskine til sarte prøver - fungerer ved dramatisk lavere hjulhastigheder (100-500 omdr./min.) ved hjælp af en diamantskiver i stedet for en slibeskive. Kombinationen af langsom skærehastighed og det ekstremt tynde snit af en diamantklinge ( 0,1–0,5 mm mod 0,5–1,5 mm for slibeskiver ) genererer ubetydelig varme og praktisk talt ingen mekanisk deformation i prøven.

Lavhastighedssaven påfører belastning gennem en dødvægts- eller fjederbelastet fremføringsmekanisme i stedet for drevne aktuatorer, hvilket tillader meget lette, kontrollerede kræfter, der bevarer selv de mest skrøbelige mikrostrukturelle egenskaber. Dette gør det til det foretrukne instrument til:

• Elektroniske komponenter og printkort — tynde loddesamlinger, intermetalliske lag og kobberspor kræver skadefri snit for at undersøge tværsnit uden at udtvære eller revne
• Skøre og porøse materialer — keramik, termiske sprøjtebelægninger, sintrede karbider og geologiske prøver, der ville bryde under kræfterne fra slibende skæring
• Biologiske og mineralogiske prøver — knogler, tandemalje, mineralsektioner til petrografi og lignende heterogene materialer
• Tynde sektioner til TEM prøveforberedelse — hvor startskæringen skal foretages så tæt som muligt på målområdet med det mindst mulige underjordiske skadelag
• Bløde metaller og belægninger - guld, indium, tin og bløde loddelegeringer, der udtværes katastrofalt under slibende hjulforhold

Afvejningen for denne præcision er gennemløb: En lavhastighedssav kan tage 15-60 minutter at fuldføre et snit, som en slibende fræser ville afslutte på under to minutter. For højværdi eller uerstattelige prøver er denne tidsomkostning helt berettiget; for rutinemæssig stålstangssektionering i produktionskvalitetskontrol er det ikke.

Skærehjul og knive: Hjertet i metallografisk skæreudstyr

Valg af hjul og klinge er den mest kritiske beslutning om forbrugsstoffer ved metallografisk skæring. En forkert skive til det materiale, der skæres, producerer overdreven varme, hurtig hjulslitage og dårlig skærekvalitet uanset maskinens kvalitet. Det korrekte hjul til materialet giver en ren, kølig, artefaktfri sektion med acceptabel hjullevetid og skærehastighed.

Slibende skæreskiver

Slibeskæreskiver er specificeret efter slibemiddeltype, bindingshårdhed og struktur (porøsitet). De generelle udvælgelsesregler er:

• Aluminiumoxid (Al₂O₃) hjul — for jernholdige materialer: kulstofstål, legeret stål, rustfrit stål, værktøjsstål og støbejern. Aluminiumoxid er hårdere end jern og giver effektiv skæring uden for stort hjulslid i disse materialer.
• Siliciumcarbid (SiC) hjul — til ikke-jernholdige materialer (aluminium, kobber, messing, bronze, titanium, magnesiumlegeringer), keramik og ildfaste materialer. Siliciumcarbid er skarpere og skærer med mindre varmeudvikling i blødere, mere termisk følsomme ikke-jernholdige legeringer.
• Bindingshårdhed: Blødt bundne hjul (kvalitetsbetegnelse B eller C i de fleste systemer) bruges til hårde materialer — bindingen frigiver slidte slibekorn hurtigt, blotlægger friske skærekanter og forhindrer hjulglasning. Hårdbundne hjul (kvalitet E–H) bruges til bløde materialer — den stærkere binding bevarer slibekornene længere, hvilket forhindrer hjulet i at slides for hurtigt i materialer med lav modstand.
• Forstærket vs. ikke-forstærket: Laboratoriemetallografiske skæreskiver er glasfiberforstærkede for sikkerhed ved skæremaskiners høje rotationshastigheder. Uforstærkede hjul må aldrig bruges på motoriseret skæreudstyr.

Diamantskiveblade til lavhastighedssave

Diamantskiverblade til præcisionsskæringsmaskiner er specificeret efter diamantkoncentration, bindingstype (metalbinding, harpiksbinding) og klingetykkelse. Højere diamantkoncentration giver længere klingelevetid til højere omkostninger; harpiksbindingsblade er mere aggressive og hurtigere skæring; metalbindingsblade er mere holdbare og bedre egnet til hårde, tætte materialer såsom hårdmetal og avanceret keramik. Valg af klingetykkelse styrer snittets bredde og materialetab - for præparater af høj værdi, eller når der kræves en præcis funktionsplacering, minimerer tyndere blade det materiale, der fjernes ved hvert snit.

Nøglespecifikationer ved valg af metallografiske skæremaskiner

Angivelse af udstyr til forberedelse af metalprøver kræver, at maskinens præstationsparametre matches med prøvestørrelser, materialetyper, gennemløbskrav og kvalitetsstandarder for laboratoriet. Følgende parametre er de vigtigste evalueringskriterier:

Maksimal prøvestørrelse og spændekapacitet

Prøvens skruestik eller spændesystemet definerer det maksimale tværsnit, der kan holdes sikkert til skæring. Laboratoriemetallografiske slibeskærere rummer typisk prøvetværsnit fra nogle få millimeter op til 60-80 mm diameter til bordmodeller og op til 150 mm eller større til gulvstående sektioneringsudstyr i produktionsskala. Klemmesystemet skal holde prøven stift uden at tillade nogen bevægelse under skæringen - enhver lateral prøvebevægelse, mens hjulet er i kontakt, frembringer en buet snitflade og kan knække slibeskiven katastrofalt.

Hjul eller klingehastighed og variabel hastighedskontrol

Slibende skæremaskiner fungerer typisk ved faste spindelhastigheder i området 2.800–3.500 RPM for standardhjuldiametre. Variabel hastighedskontrol er fordelagtig for laboratorier, der skærer forskellige materialetyper - lavere hastigheder reducerer varmeudviklingen i termisk følsomme ikke-jernholdige legeringer, mens maksimal hastighed kan være påkrævet for effektiv skæring af stålsektioner med stor diameter. Lavhastighedssave med trinløst variabel hastighed (typisk 1-500 o/min) giver maksimal fleksibilitet til at tilpasse skæreparametre til hvert materiale og klingespecifikation.

Feed Force Control og Automation

Automatiske metallografiske skæremaskiner styrer fremføringskraften gennem servomotorer eller pneumatiske aktuatorsystemer med brugerprogrammerbare kraft- og tilspændingsindstillinger. Tvangsstyret fodring - hvor maskinen opretholder konstant kontaktkraft uanset materialemodstand - er overlegen i forhold til hastighedsstyret tilførsel til heterogene prøver (f.eks. kompositmaterialer eller svejseprøver, der krydser flere materialezoner), da den tilpasser sig automatisk til lokal materialehårdhed og forhindrer hjuloverbelastning i hårde faser. De bedste automatiske metallurgiske prøveforberedelsesmaskiner kombinerer programmerbare kraftprofiler med soft-start og end-of-cut-detektion for at minimere hjulslid og prøvebeskadigelse gennem hele skærecyklussen.

Design af kølevæskesystem

Kølevæskelevering bestemmer direkte prøvetemperaturen under slibende skæring. Effektive kølevæskesystemer på metallografisk afskæringsudstyr leverer 3-10 liter i minuttet af skærevæske gennem dyser placeret på begge sider af hjulet ved skæregrænsefladen, hvilket sikrer, at hele snitzonen er oversvømmet gennem hele snittet. Recirkulerende kølevæskesystemer med bundfældningstanke og filtrering forlænger kølevæskens levetid og forhindrer spånophobning i skærezonen. For laboratorier, der er bekymrede for kølevæskekontamination af prøver (vigtigt for efterfølgende kemisk analyse), er rentvandskølevæskesystemer eller tørsektionering med specielt formulerede lavvarmehjul alternativer.

Vibration og stivhed

Maskinstivhed - rammens, spindlens og spændesystemets modstand mod afbøjning under skærekræfter - påvirker direkte snitfladens fladhed og parallelitet. Vibrationer under skæring introducerer bølger i den skårne overflade, som skal fjernes ved yderligere slibetrin, spild af prøvemateriale og forberedelsestid. Maskinrammer af støbejern eller svejset stål, præcisionsspindellejer med definerede udløbstolerancer og antivibrationsbasebeslag kendetegner metallografisk skæreudstyr af høj kvalitet. Udgivet spindeludløbsspecifikationer for ≤0,01 mm TIR skelne præcisionsinstrumenter fra produktions-grade cut-off maskiner.

Bedste praksis for metallografisk prøveskæring: Undgå almindelige fejl

Selv med det korrekte maskine- og hjulvalg introducerer dårlig betjeningspraksis artefakter, der kompromitterer metallografisk analyse. Følgende praksis afspejler akkumuleret laboratorieerfaring på tværs af metallurgisk prøveforberedelse:

• Tørskær aldrig med slibeskiver. Et enkelt tørt snit - selv et kort - kan hæve overfladetemperaturer til over 200 °C i stål, hvilket forårsager hærdning af martensitiske strukturer og indfører et hvidt ætselag, der kan detekteres under optisk mikroskopi. Kontroller altid kølevæskestrømmen, før skæringen påbegyndes.
• Monter skrøbelige eller porøse prøver før sektionering. Termiske spraybelægninger, skummaterialer og porøse sintrede komprimerede materialer bør vakuumimprægneres med epoxyharpiks før skæring for at forhindre udtrækning og kollaps af porer under skæring. Harpiksen understøtter mikrostrukturen gennem alle efterfølgende forberedelsestrin.
• Tillad tilstrækkelig afstand fra funktioner af interesse. Selve skærefladen indeholder en vis grad af skade - selv med den bedste skæringspraksis. Snit mindst 1-2 mm væk fra en kritisk funktion (svejsesmeltelinje, belægningsgrænseflade, revnespids), og fjern skadelaget ved at slibe, før træk udsættes for undersøgelse.
• Brug den passende fremføringskraft til materialet. Overdreven fremføringskraft ved slibende skæring - især i hårde, sprøde materialer - forårsager hjulafbøjning, buede snit og termiske pigge. Start med den minimale kraft, der opnår en stabil skærefremgang og øg kun, hvis hjulglas (tab af skærevirkning) observeres.
• Påklæd slibehjul regelmæssigt. Et glaseret eller belastet slibeskive skærer langsomt, genererer overskudsvarme og kan knække under øget fremføringskraft. Klæd hjulet på med en enkeltpunkts diamantkommode eller dressingspind ved de første tegn på reduceret skæreeffektivitet.
• Registrer sektioneringsparametre for hver prøve. I fejlanalyse- og forskningssammenhænge skaber dokumentation af maskintype, hjulspecifikation, kølemiddeltype, fremføringskraft og skæretid for hver prøve et revisionsspor, der gør det muligt at identificere enhver sektioneringsartefakt og skelne fra ægte materialefejl under rapporteringsfasen.

Metallografisk skæreudstyr i kontekst: Den fulde prøveforberedelsesarbejdsgang

Metallografisk skæreudstyr er det første trin i en defineret forberedelsessekvens. At forstå, hvor sektionering passer ind i den bredere arbejdsgang, tydeliggør, hvorfor skærekvaliteten har så uforholdsmæssig stor indflydelse på de endelige analytiske resultater.

1. Sektionering — metallografisk skæremaskine eller lavhastighedssav producerer den indledende sektion. Skærekvaliteten bestemmer, hvor meget materiale der skal fjernes ved efterfølgende slibning for at nå en ubeskadiget overflade.
2. Montering — sektionen er indkapslet i termohærdende eller koldhærdende harpiks (epoxy, phenol, akryl) for at skabe en standardiseret, håndterbar puck til efterfølgende trin og for at understøtte prøvens kanter og skrøbelige funktioner under polering.
3. Slibning — successive gennemløb af slibepapir (SiC eller diamantbundet) med faldende kornstørrelse fjerner skadeslaget fra sektionering og etablerer en flad, plan overflade. Den krævede slibedybde er direkte proportional med sværhedsgraden af ​​skæreskader - skæring af høj kvalitet reducerer slibetiden med 30-50 % sammenlignet med dårligt kontrolleret skæring.
4. Polering — diamantophæng eller kolloid silicapolering på stofoverflader fjerner resterende sliberidser for at give en spejlfinish fri for deformation. Den endelige overfladeruhed på polerede metallografiske prøver er typisk Ra <0,01 µm.
5. Ætsning — kemisk eller elektrolytisk ætsning afslører korngrænser, fasegrænser og mikrostrukturelle træk ved selektivt at angribe forskellige faser og orienteringer. Det mest almindeligt anvendte ætsemiddel til kulstof og lavlegeret stål er 2-4 % Nital (salpetersyre i ethanol); austenitiske rustfrie stål anvender Kallings reagens eller elektrolytisk ætsning i oxalsyre.
6. Eksamen — optisk mikroskopi, scanningselektronmikroskopi (SEM), elektron-tilbagespredningsdiffraktion (EBSD), energidispersiv røntgenspektroskopi (EDS) og hårdhedstestning udføres på den forberedte overflade for at karakterisere materialets mikrostruktur, fasesammensætning, kornstørrelse, inklusionsindhold, belægningstykkelse og defektmorfologi.

Investeringen i metallografisk skæreudstyr af høj kvalitet og korrekt valg af hjul betaler sammensætningsafkast på tværs af hvert efterfølgende forberedelsestrin – reducerer slibetiden, bevarer prøvens geometri, beskytter skrøbelige træk og sikrer, at mikrostrukturen observeret under mikroskopet er den sande materialemikrostruktur, ikke en præparationsartefakt.
