Komplet vejledning til metallografisk forbehandlingsudstyr og forbrugsstoffer

Grundlaget for nøjagtig metallografisk analyse: Prøveforberedelse

Metallografisk forbehandlingsudstyr og forbrugsstoffer udgør den kritiske første fase af arbejdsgange for materialekarakterisering. Før en prøve når mikroskopet – hvad enten den er optisk, scanningselektron eller elektron-backscatter-diffraktion – skal dens overflade forberedes til en standard, der afslører sande mikrostrukturelle egenskaber uden at introducere artefakter fra sektionering, montering eller slid. En dårligt forberedt prøve kan ikke korrigeres på billeddannelsesstadiet ; deformationslag, relief, udtværing og udtrækkelige hulrum skabt under forberedelsen er permanente og vil give vildledende analyseresultater.

Forbehandlingssekvensen følger et defineret forløb: skæring → montering → planslibning → grovpolering → finpolering → slutpolering → ætsning. Hvert trin afhænger af den korrekte kombination af udstyrskapacitet og valg af forbrugsstoffer. Udvalget af forbrugsstoffer - metallografisk mosaikpulver, pudseklude, aluminiumoxidvæske, diamantsuspension og kolloide siliciumdioxidopløsninger - tjener hver især en specifik funktion inden for denne sekvens og er ikke udskiftelige.

Metallografisk forbehandlingsudstyr : Kerneinstrumenter

Et komplet metallografisk forberedelseslaboratorium kræver en række instrumenter, som hver er konstrueret til et specifikt trin af prøvebehandlingen. Udstyrsvalg skal tage højde for prøvematerialets hårdhed, gennemløbskrav og overfladefinishspecifikationen, der kræves af downstream analytiske teknikker.

Sektions- og skæreudstyr

Slibende skæremaskiner og præcisionsdiamantwiresave er de to primære skæreteknologier, der bruges i metallografiske laboratorier. Slibende skæremaskiner brug harpiksbundne eller gummibundne skæreskiver, der roterer med 2.800–3.500 omdr./min. med kontinuerlig kølevæskeoversvømmelse for at minimere termiske skadeszoner. For jernholdige legeringer er aluminiumoxidfælge standard; til ikke-jernholdige og keramiske materialer foretrækkes siliciumcarbidhjul. Præcisions-afskæringsmaskiner udstyret med prøveskruestik og tilspændingsstyring opnår skæring-inducerede deformationslag af mindre end 50 µm i hærdet stål sammenlignet med 200–500 µm for håndbetjente vinkelslibere. Diamantwiresave arbejder med væsentligt lavere skærekræfter og er det korrekte valg til sprød keramik, halvledermaterialer og arkæologiske prøver, hvor minimering af mekanisk skade er altafgørende.

Monteringspresser

Varme kompressionsmonteringspresser indkapsler sektionerede prøver i termohærdende eller termoplastisk harpiks under kontrolleret temperatur og tryk. Standard driftsparametre for phenol- og epoxymonteringsforbindelser er 150–180°C ved 250–300 bar , holdt i 4-8 minutter efterfulgt af en vandkølet trykudløsningscyklus. Moderne automatiske monteringspresser udfører den fulde cyklus uden operatørindgreb og giver ensartet monteringsgeometri – kritisk for automatiserede poleringssystemer, der bruger prøveholdere med faste højdetolerancer. Monteringspressecylinderdiameter (25 mm, 30 mm, 40 mm og 50 mm er standard) bestemmer monteringsstørrelsen og skal passe til prøveholderdiameteren for polersystemet i laboratoriet.

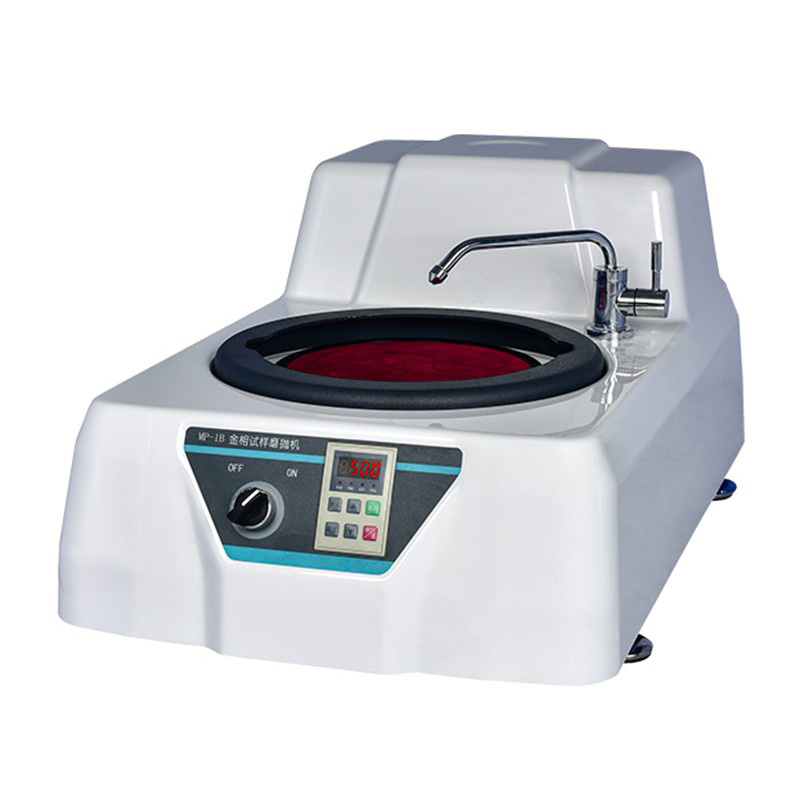

Slibe- og poleringssystemer

Automatiserede slibe- og poleringsmaskiner er den mest effektive udstyrsinvestering i et metallografisk laboratorium. Halvautomatiske og fuldautomatiske systemer bruger en roterende plade med et modsat roterende prøvehoved, der anvender programmerbar downforce (typisk 10–50 N pr. prøve ), rotationshastighed (50–300 RPM) og behandlingstid for hvert forbrugsstoftrin. Reproducerbarheden af ​​automatiserede systemer eliminerer operatør-til-operatør variabilitet i overfladefinish og kantfastholdelse - de to mest almindelige kilder til forberedelsesinducerede fejl i manuelle poleringsarbejdsgange. Centrale kraftsystemer udøver kraft på hele prøveholderenheden; individuelle kraftsystemer anvender kontrolleret kraft på hver prøve uafhængigt, hvilket er påkrævet ved behandling af prøver af forskellig hårdhed i den samme holder.

Metallografisk mosaikpulver: Valg af monteringsmasse og ydeevne

Metallografisk mosaikpulver – også omtalt som monteringsharpiks eller indlejringsmasse – tjener flere funktioner ud over blot at holde prøven i en praktisk geometri. Monteringsmaterialet skal understøtte prøvens kant under slibning og polering for at forhindre afrunding, modstå de opløsningsmidler og ætsemidler, der anvendes i efterfølgende forberedelsestrin, og give tilstrækkelig hårdhedskontrast til prøven for at undgå differentiel reliefpolering.

De vigtigste typer monteringsmasse og deres udvælgelseskriterier er:

• Fenolisk (bakelit) pulver — Standardvalget for jernholdige legeringer og de fleste industrielle metaller, hvor kantfastholdelse ikke er kritisk. Hærder til en hård, uigennemsigtig montering med en Vickers hårdhed på ca. 35–45 HV. Modstandsdygtig over for de fleste ætsemidler inklusive nital og Kellers reagens. Forarbejdningstemperatur: 150–160°C.
• Diallylftalat (DAP) pulver — Foretrukken, når overlegen kantfastholdelse er påkrævet, såsom til belægninger, kassehærdede lag og overfladebehandlinger. DAP-monteringer er hårdere end phenoliske (50–60 HV) og udviser lavere krympning under hærdning, hvilket giver en bedre prøve-til-monterings-grænsefladekontakt og reducerer risikoen for spaltedannelse, der fører til kantafrunding.
• Mineralfyldt epoxypulver — Anvendes til prøver, der kræver maksimal kantfastholdelse og kemisk resistens. Fyldstofpartikler (typisk aluminiumoxid eller siliciumcarbid) øger monteringshårdheden til 60–80 HV og forbedrer polerbarheden til et niveau, der er tættere på niveauet for mange metalprøver, hvilket reducerer differentiel relief.
• Ledende monteringspulver — Grafitfyldte eller kobberfyldte phenolforbindelser, der producerer elektrisk ledende monteringer til SEM- og EBSD-analyse uden behov for sputterbelægning. Ledningsevne værdier af 10⁻² til 10⁻¹ S/cm er opnåelige med kobberfyldte formuleringer.

For varmefølsomme prøver – loddematerialer, polymerer og lavsmeltepunktlegeringer – erstatter koldhærdende epoxy- eller akrylsystemer fuldstændig varmkompressionsmontering og hærder ved stuetemperatur under minimalt tryk i 8-24 timer.

Metallografisk polerklud: lur, hårdhed og applikationsmatch

Valg af polerklud er en af de mest konsekvensbeslutninger for forbrugsstoffer i metallografisk fremstilling, fordi kluden styrer skæregeometrien af den slibende suspension, der anvendes ved hvert poleringstrin. Stofmaterialet, lurhøjden og hårdheden bestemmer, hvordan slibende partikler fastholdes, og hvor frit de bevæger sig hen over prøveoverfladen – hvilket direkte påvirker materialefjernelseshastigheden, ridsedybden og reliefdannelsen.

En almindelig forberedelsesfejl er at bruge en klud med for høj lurhøjde på diamantpoleringsstadiet. Klude med høj lur tillader slibende partikler at bevæge sig frit og antage tilfældige orienteringer, hvilket producerer multidirektionel ridsning og øget aflastning mellem faser med forskellig hårdhed. Hårde klude med lav lur, der bruges sammen med diamantophæng, giver mere retningsbestemte, mindre ridser som fjernes effektivt ved det efterfølgende poleringstrin.

Polerende slibende væsker: diamant, aluminiumoxid og siliciumdioxid sammenlignet

De tre primære familier af polerende slibende væsker, der bruges til metallografisk præparation - diamantsuspension, aluminiumoxid-poleringsvæske og kolloid siliciumdioxid - indtager forskellige positioner i forberedelsessekvensen og vælges baseret på det materiale, der forberedes, den krævede overfladefinish og den analytiske teknik, der følger.

Diamant poleringsvæske

Diamantpoleringsophæng er det primære slibemiddel til de grove og mellemliggende poleringsfaser. Syntetiske monokrystallinske eller polykrystallinske diamantpartikler er suspenderet i enten en vandbaseret eller oliebaseret bærer i koncentrationer på 0,1-2,0 karat pr. 100 ml . Partikelstørrelsesgrader spænder fra 9 µm (grov) til 6 µm, 3 µm, 1 µm og 0,25 µm (fin), hvor hvert trin fjerner ridselaget indført af den forrige kvalitet. Diamantens hårdhed på 10 på Mohs-skalaen gør den effektiv på alle metalliske og keramiske materialer, inklusive hærdet stål over 65 HRC, wolframcarbid og aluminiumoxidkeramik, der ikke kan poleres med blødere slibemidler. Vandbaserede diamantophæng er kompatible med de fleste pudseklude og er standardvalget til automatiserede systemer; oliebaserede suspensioner reducerer vandig korrosion på reaktive metaller såsom aluminiumlegeringer og magnesium.

Alumina poleringsvæske

Alumina (Al₂O₃) poleringssuspensioner bruges primært til mellem- til slutpolering af ikke-jernholdige metaller, kobberlegeringer, aluminium og titanium. Fås i alfa-aluminiumoxid (monokrystallinsk, hårdere, mere aggressiv) og gamma-aluminiumoxid (polykrystallinsk, blødere, giver finere finish) i partikelstørrelser på 0,05 µm, 0,3 µm og 1,0 µm . Aluminiumoxidsuspensioner påføres typisk på mellemlang uld eller syntetiske klude og opnår overfladeruhedsværdier på Ra < 5 nm på aluminiumslegeringer. En vigtig begrænsning af aluminiumoxid er dets tendens til at indlejre sig i bløde metaller - især rent aluminium og kobber - og efterlade hvide rester synlige under mikroskopet, der kan fejlidentificeres som andenfasepartikler. Grundig ultralydsrensning i isopropanol efter aluminiumoxidpolering er afgørende, før du går videre til ætsning eller SEM-undersøgelse.

Siliciumdioxid (kolloid silica) poleringsvæske

Kolloide siliciumdioxidsuspensioner - almindeligvis omtalt som OPS (oxid poleringssuspension) - er standardslibemidlet til slutpolering til EBSD-prøveforberedelse og til materialer, hvor den højeste overfladekvalitet er påkrævet. Kolloide silica partikler af 0,02-0,06 µm i en mildt alkalisk bærer (pH 9,5-10,5) udfør både mekanisk slid og kemisk opløsning af det deformerede overfladelag samtidigt. Denne kemomekaniske virkning fjerner det tynde amorfe deformationslag, der er tilbage efter diamantpolering - et lag, der er usynligt i optisk mikroskopi, men som giver dårlig Kikuchi-mønsterkvalitet i EBSD. Kolloid silica er særligt effektivt på titanlegeringer, nikkel superlegeringer, rustfrit stål og ildfaste metaller. Behandlingstider på 15–45 minutter på en vibrerende polermaskine eller 2-5 minutter på en roterende polermaskine med en kemomekanisk klud er typiske. Den alkaliske pH kræver omhyggelig håndtering og grundig skylning for at forhindre overfladefarvning, og kolloide silicasuspensioner skal forhindres i at tørre på kluden eller prøvens overflade, da den tørrede gel er svær at fjerne uden at genindføre overfladeskader.

Opbygning af en forberedelsessekvens: Tilpasning af udstyr og forbrugsstoffer til materiale

Effektiv metallografisk forberedelse kræver valg af udstyr og forbrugsstoffer som en integreret sekvens i stedet for isoleret. Følgende principper styrer sekvensdesign på tværs af materialekategorier:

• Hårde jernholdige legeringer (stål >400 HV) — Varmkompressionsmontering med DAP eller mineralfyldt pulver → SiC slibepapir 220/500/1200 korn → 9 µm diamant på hårdt klæde → 3 µm diamant på medium klæde → 1 µm diamant på kortsluget klud → kolloid mekanisk silica på 1 µm direkte til kemisk silica på 1 µm µm til optisk mikroskopi.
• Aluminiumslegeringer — Koldhærdende epoxymontering (for at undgå ældningshærdende virkninger fra pressevarme) → SiC-papir → 3 µm diamant på medium klud → 0,3 µm aluminiumoxid på blød klud → 0,05 µm kolloid silica på vibrerende polermaskine til EBSD. Undgå for stort tryk på alle poleringstrin for at forhindre udtværing af den bløde matrix.
• Hårdmetal og keramik — Fenolisk eller ledende montering → diamantslibeskive (70–125 µm) → 15 µm diamant på hårdt klæde → 6 µm diamant → 3 µm diamant → 1 µm diamant på kort-luvet klæde. Aluminiumoxid og kolloid silica er generelt ineffektive på materialer, der er hårdere end 1.500 HV.
• Termiske spraybelægninger og flerlagssystemer — Vakuum epoxyimprægnering før montering for at fylde belægningens porøsitet og forhindre udtrækning → DAP eller mineralfyldt montering → lavtryksslibning for at minimere belægningsdelaminering → fin diamantsekvens med reduceret kraft. Kantfastholdelse er det primære kvalitetskriterium; reliefdannelse mellem underlag og belægning overskrider 0,5 µm gør måling af belægningstykkelse upålidelig.

Dokumentation af den komplette forberedelsessekvens – inklusive udstyrsmodel, forbrugsvaremærke og -kvalitet, påført kraft, pladehastighed og behandlingstid – for hver materialetype giver laboratorier mulighed for at gengive resultater konsekvent på tværs af operatører og over tid, hvilket er et kernekrav for ISO/IEC 17025 akkrediterede materialetestfaciliteter.
